【冷熱沖擊試驗箱】冷熱沖擊試驗箱的構成部分

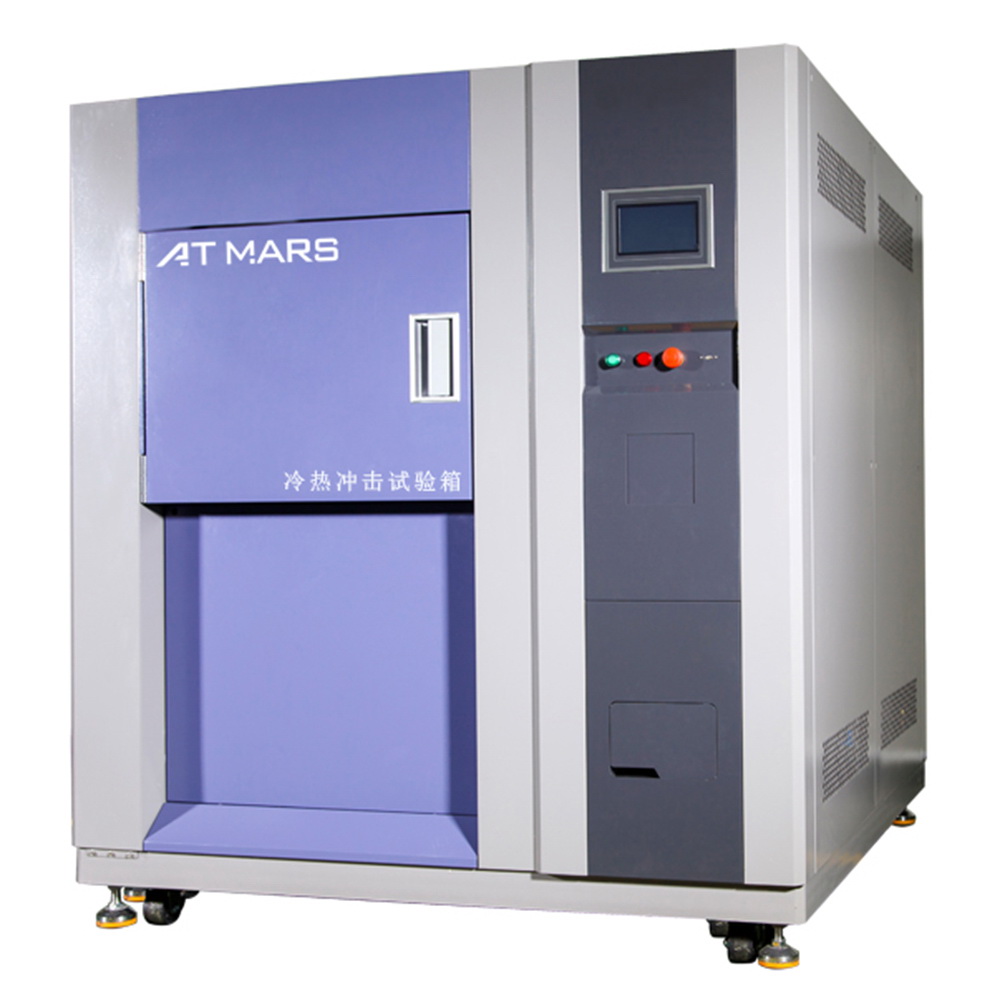

1、冷熱沖擊試驗箱結構形式：冷熱沖擊試驗箱試驗箱采用整體式組合結構形式，既試驗箱由位于上部的高溫箱，
位于下部的低溫箱體、位于后部的制冷機組柜和位于左側后板上的電器控制柜（系統）所組成。
此方式箱體占地面積小、結構緊湊、外形美觀，制冷機組置于獨立的機組箱體內，
以減少制冷機組運行時的震動、噪聲對試驗箱的影響，同時便于機組的安裝和維修，電器控制面板置于試驗箱的左側板上以便于運行操作。
2、冷熱沖擊試驗箱箱體外壁材料：鐵板高精密日本技術烤漆。
3、冷熱沖擊試驗箱箱體內壁材料：進口SU不銹鋼板，耐腐蝕、易清洗、美觀大方。
4、保溫材料：耐高溫高密度硅酸鋁纖維棉或PU發泡膠絕緣體材料。
5、配件：上下可調隔層兩片，通電測線孔，腳輪，水平支架。
6、觀察窗：在上箱體（高溫箱）大門上開一個350×250ｍｍ電熱鍍膜防潮隔溫觀察窗。
7、電纜穿線孔：在測試箱樣品架中間直徑50MM電纜穿線孔。
8、樣品架承重：≥50Kｇ。
9、試驗室照明裝置：防爆燈。
10、冷卻水塔：置于設備附近，便于接進出水管。
冷熱沖擊試驗箱常見故障及排除方法
一、常見冷熱沖擊試驗箱的結構：
試驗人員除正確按操作規程操作，還應該對其結構有所了解。冷熱沖擊試驗由箱體、風循環系統、制冷系統、加溫系統和控濕系統組成。
風循環系統一般采用可調節送風方向的結構；加濕系統有采用鍋爐加濕的和表面蒸發二種；降溫、去濕系統采用空調工況制冷結構；
加熱系統采用電熱鰭片加熱和電爐絲直接加熱二種結構；溫濕度測試方法采用干濕球測試方法，也有用濕度傳感器直接測量方法；控制和顯示操作界面采用溫濕度分開獨立和溫濕度組合控
二、常見故障和排除方法：
1.在高溫試驗中，如溫度變化達不到試驗溫度值時，可以檢查電器系統，逐一排除故障。如溫度升得很慢，就要查看風循環系統，
看一下風循環的調節擋板是否開啟正常，反之，就檢查風循環的電機運轉是否正常。如溫度過沖厲害那么就需要整定PID的設置參數。如果溫度直接上升，過溫保護，那么，控制器出故障，須更換控制儀表。
2.在做濕熱試驗中，出現實際濕度會達到100%或者實際濕度與目標濕度相差很大，數值低得很多，前者的現象：可能是濕球傳感器上的紗布干燥引起，
那就要檢查濕球傳感器的水槽中是否缺水，水槽中的水位是由一水位控制器自動控制的，查水位控制器供水系統是否供水正常，水位控制器工作是否正常。
另一種可能就是濕球紗布因使用時間長，或供水水質純凈度的原因，會使紗布變硬，使紗布無法吸收水份而干燥，只要更換或清洗紗布即可排除以上現象。
后者的現象主要是加濕系統不工作，查看加濕系統的供水系統，供水系統內是否有一定的水量，控制加濕鍋爐水位的水位控制是否正常，
加濕鍋爐內的水位是否正常。如以上一切都正常，那就要檢查電器控制系統，這要請專業維修人員進行檢修。
3.低溫達不到試驗的指標，那你就要觀察溫度的變化，是溫度降的很慢，還是溫度到一定值后溫度有回升的趨勢，前者就要檢查一下，
做低溫試驗前是否將工作室烘干，使工作室保持干燥后再將試驗樣品放入工作室內再做試驗，工作室內的試驗樣品是否放置的過多，
使工作室內的風不能充分循環，在排除上述原因后，就要考慮是否是制冷系統中的故障了，這樣就要請廠家的專業人員進行檢修。
后者的現象是設備的使用環境不好所致，設備放置的環境溫度，放置的位置（箱體后與墻的距離）要滿足要求（在設備操作使用說明中都有規定）。
4.設備在試驗運行過程中突然出現故障時，控制儀表上出現對應的故障顯示提示并有聲訊報警提示。
操作人員可以對照設備的操作使用中的故障排除一章中快速檢查出屬于哪一類故障，即可請專業人員快速排除故障，
以確保試驗的正常進行。其它環境試驗設備在使用中還會有其它的現象，那就要具體現象，具體分析和排除。
